按3不同方式分類的攪拌器類型及其結構圖匯總表
攪拌器也稱為攪拌槳，種類繁多，常用3種分類方式包括：按流體流動形態分類法、按結構分類法和按攪拌用途分類法。常用的攪拌器有槳式、推進式、旋槳式、渦輪式、錨式、框式和螺帶式等，而其中槳式、推進式、渦輪式和錨式攪拌器在攪拌反應設備中應用最為廣泛，據統計約占攪拌器總數的75～80％。以下匯總表是根據行業相關資料整理總結的按3不同分類方式分類的全部攪拌器的類型及其結構圖：
|
分類 方式 |
類型 |
結構圖 |
|
|
按流體 流動 形態 |

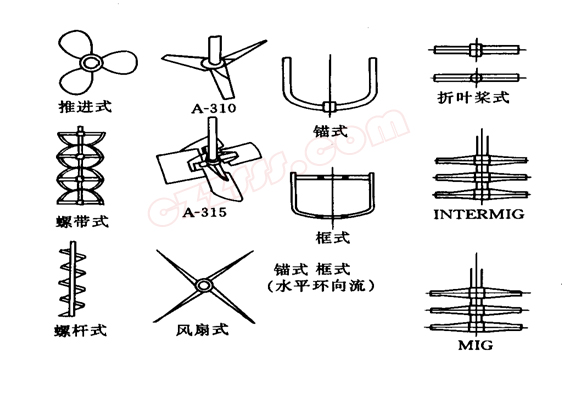

軸向流 攪拌器 |
推進式、螺帶式、螺桿式、風扇式、錨式、框式、MIG槳、折葉槳式 |
|
|

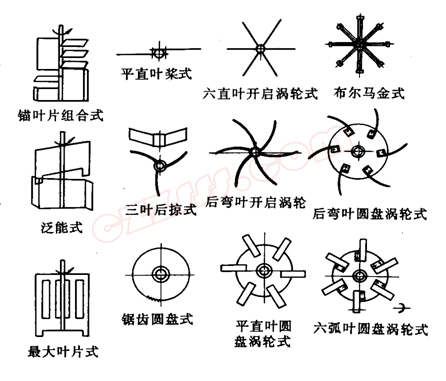

徑向流 攪拌器 |
葉片組合式、泛能式、最大葉片式、平直葉槳式、三葉后掠式、鋸齒圓盤式、六直葉開啟渦輪、后彎葉開啟渦輪、平直葉圓盤渦輪、六弧葉圓盤渦輪、后彎葉圓盤渦輪、布魯馬金式。 |
|
|
|

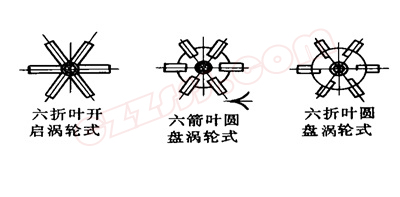

混合流 攪拌器 |
六折葉開啟渦輪式、六箭葉圓盤渦輪、六折葉圓盤渦輪 |
|
|
|

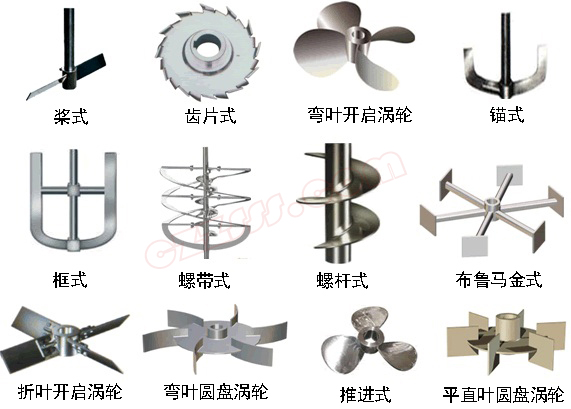

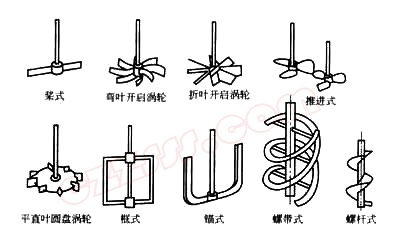

按結構 |
平葉 |
槳式、渦輪式、框式和錨式的槳葉都有平葉和折葉兩種結構 |
|
|
折葉 |
|||
|
螺旋面葉 |
推進式、螺桿式和螺帶式的槳葉為螺旋面葉 |
||
|
按攪拌 用途 |
低粘度 流體 攪拌器 |
推進式、長薄葉螺旋槳、槳式、開啟渦輪式、圓盤渦輪式、布魯馬金式、板框槳式、三葉后彎式、MIG和改進MIG等。 |
|
|
高粘度 流體 攪拌器 |
錨式、框式、鋸齒圓盤式、螺旋槳式、螺帶式（單螺帶、雙螺帶）、螺旋—螺帶式等。 |
||
以上內容由中實三水科技整理供客戶選型參考用，實際工況選型請咨詢本公司何工15995049000或行業專業人士。公司網站：www.ylxex.cn www.czzsss.cn www.chzhzhsh.cn www.fensanji123.cn
